BUMOTEC s191V

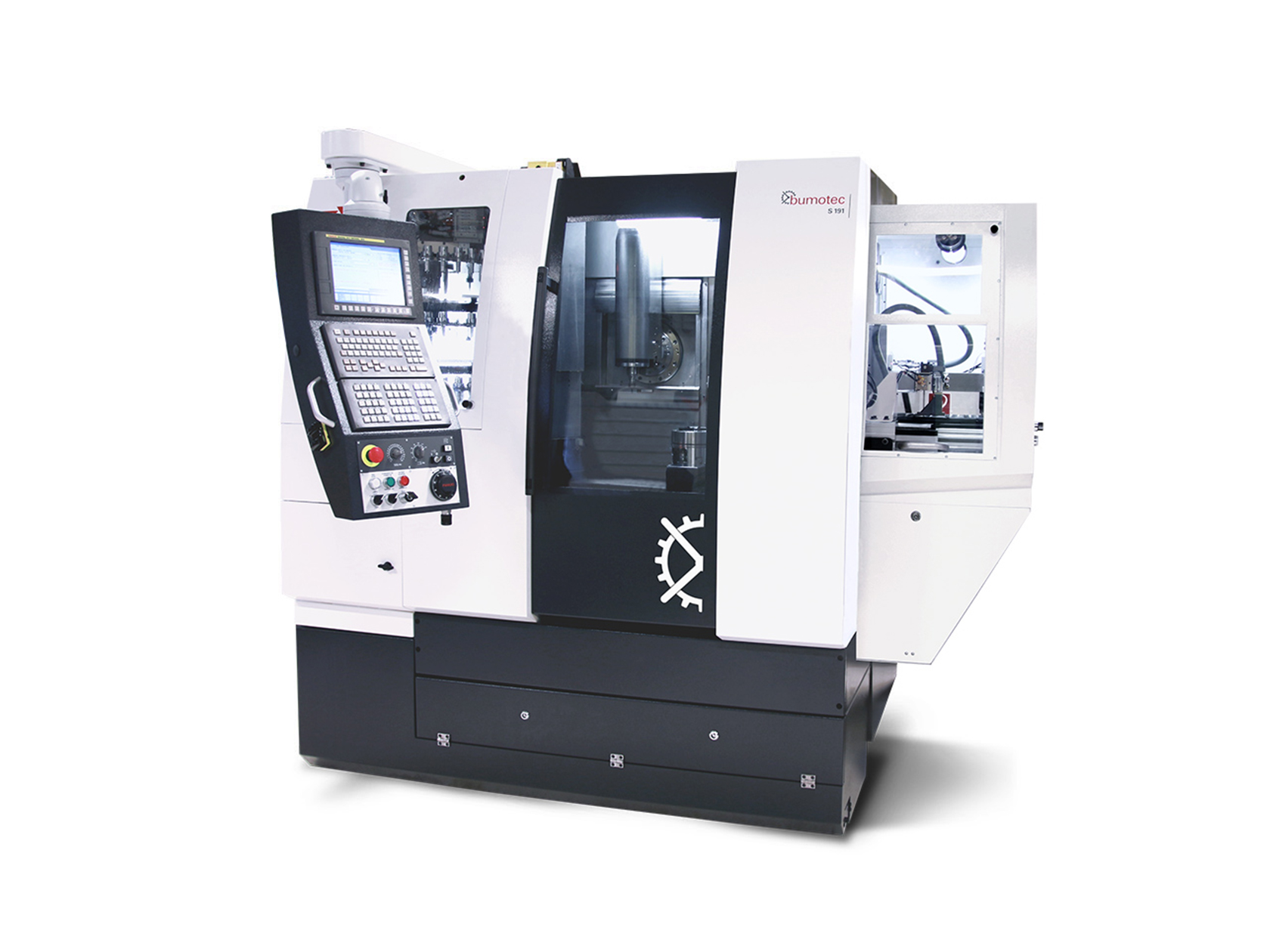

Bumotec S191V

Za pomocą centrum tokarsko-frezarskiego Bumotec S191 V można w drodze obróbki 5-osiowej wykonywać precyzyjne i skomplikowane części konstrukcyjne. Dzięki bardzo stabilnej koncepcji budowy mechanicznej i dzięki technologii napędu liniowego można uzyskiwać dokładności rzędu niewielu mikrometrów. Zintegrowana, indywidualne dopasowywana jednostka automatyki pozwala klientowi na wykonywanie prototypów albo realizację pracy bezobsługowej, bez zaangażowania personelu.

Są możliwe różne konfiguracje od trzech do pięciu osi z możliwością toczenia. Jednostka stabilizacji termicznej powoduje, że cykle rozgrzewania maszyny są zbędne. Nakłady związane z wyrównaniem, dopasowaniem temperatury podczas produkcji są mniejsze.

Zalety technologii:

Napęd liniowe i oś obrotowa o napędzie bezpośrednim
Wydajne wrzeciono (maksymalnie 40 000 min-1)
Kombinacja toczenia i obróbki 5-osiowej
Wysoka stabilność termiczna
Automatyczny podajnik narzędzi dla 90 narzędzi HSK40
Automatyczny załadunek/rozładunek półfabrykatów
Wysoka jakość powierzchni
Dostępne różne konfiguracje
Koncepcja łatwego mocowania
Duży wybór systemów mocowania

Sterowanie

FANUC 31i

Silniki liniowe w osiach poziomych X i Y

Większa precyzja
Brak luzu nawrotnego
Lepsze, wierniejsze odtworzenie konturu
Wyższa stabilność i tłumienie
Lepszy czas taktu przy wyższej jakości
Lepsza żywotność narzędzi, zwłaszcza małych

Zalety napędu liniowego

Zmniejszenie czasów pomocniczych
Lepsze, wierniejsze odtworzenie konturu, zwłaszcza przy wysokich posuwach
Znakomita dynamika

Oś skrętna B

Oś B jest osią wrzeciona o momencie obrotowym 226 lub 339 Nm.
Napęd osi B zapewnia najwyższą precyzję
Napęd osi B zapewnia wysoką jakość powierzchni
Szybki skręt (0°–90° w 0,35 s)
Brak luzu nawrotnego
Brak zużycia

Budowa modułowa

Osprzęt dla wrzeciona głównego i przechwytującego
Duży wybór zaspokaja każde zapotrzebowanie, czy to przy produkcji z pręta czy przy obróbce pojedynczych przedmiotów. Zintegrowane zderzaki i dokładne ustawianie ciśnienia umożliwiają mocowanie drobnych, ale też masywnych części.
Jednostki mocujące do przechwytywania
Imadła, zaciski, koniki. W razie potrzeby istnieje możliwość opracowania koncepcji indywidualnej.
Modułowość
Większość przyrządów mocujących daje się wymieniać między różnymi jednostkami przechwytującymi i wrzecionami.

Wrzeciona

Wysoki poziom prędkości obrotowej i momentu obrotowego
Wyróżniająca się sztywność
Smarowanie mieszanką olejowo-powietrzną
Smarowanie bezpośrednio w miejscach łożyskowania umożliwia trwałą i stabilną pracę przy wysokich prędkościach obrotowych i długą żywotność wrzeciona.
Szczelność
Uszczelnienie labiryntowe jest dodatkowo wspierane sprężonym powietrzem.
Odporność na prędkości obrotowe, żywotność
Łożyska hybrydowe zostały celowo przewymiarowane i umożliwiają stabilną pracę ciągłą przy dużej sztywności.
Unieruchomienie wrzeciona
Narzędzia tokarskie ustawiane są i unieruchamiane we wrzecionie poprzez specjalny system, umożliwiający 8 x 45 różnych pozycji. Ewentualne uderzenia/udary, np. w wyniku przerwania skrawania, przechodzą przez obudowę wrzeciona a nie przez łożysko = zwiększona żywotność.

Magazyn narzędzi

30, 60 albo 90 miejsc narzędziowych
HSK-A / E-40 albo Capto C4

Obróbka materiałów ceramicznych

Specjalne opcje umożliwiają obróbkę na sucho spieków ceramicznych jak też obróbkę szlifierską ceramiki HIP i innych bardzo twardych materiałów.

Wrzeciono HF 150 000 min-1
Pomiar narzędzia laserem
Obudowa maszyny wykonana z INOX
Wzmocnione zastosowanie sprężonego powietrza
Odsysania specjalne

Galeria Bumotec S191V

Maszyny Bumotec

Bumotec S191H

7-io osiowe centrum obróbcze. Centrum CNC Bumotec s191H nadaje się do pełnej obróbki, z sześciu stron bardzo złożonych części

Węcej informacji

Bumotec S191V

Za pomocą centrum tokarsko-frezarskiego Bumotec S191 V można w drodze obróbki 5-osiowej wykonywać precyzyjne i skomplikowane części konstrukcyjne.

Węcej informacji

5-osiowe centrum tokarsko-frezarskie Bumotec S191V – krok ku jeszcze lepszej precyzji i jakości obróbki

Centra tokarsko-frezarskie to zaawansowane maszyny, które łączą w sobie funkcję toczenia i frezowania, umożliwiając w ten sposób kompleksową obróbkę skomplikowanych elementów w jednym cyklu produkcyjnym. Dzięki temu stanowią one kluczowy element w nowoczesnych procesach produkcyjnych, gwarantując wysoką precyzję i efektywność. Jednym z najlepszych modeli w tej kategorii jest 5-osiowe centrum tokarsko-frezarskie Bumotec S191V, które wyróżnia się zaawansowaną technologią oraz wszechstronnością, idealnie nadając się do obróbki skomplikowanych komponentów w różnych branżach przemysłowych.

Nasza firma EUROTEC jest dystrybutorem i sprzedawcą centrum frezarskiego S191V niemieckiej marki Bumotec, która należy do znanej na całym świecie grupy Starrag AG. Firma kładzie szczególnie duży nacisk na zaawansowanie technologiczne swoich maszyn, jak również ich wieloletnią niezawodność, funkcjonalność i wszechstronność w działaniu. Z tego powodu model Bumotec S191V umożliwia konfigurację w różnych wariantach, od 3 do 5 osi, z opcją toczenia.

Centrum tokarsko-frezarskie Bumotec S191V – najważniejsze atuty

Centrum obróbcze Bumotec S191V to profesjonalna maszyna, która wykorzystuje napędy liniowe oraz oś obrotową o napędzie bezpośrednim, co zapewnia niezwykłą precyzję i płynność ruchu – aspekty kluczowe w obróbce skomplikowanych elementów. Wydajne wrzeciono, które może osiągać prędkość do 40 000 obrotów na minutę, umożliwia szybkie i dokładne wykonywanie operacji zarówno toczenia, jak i obróbki 5-osiowej, co znacznie zwiększa wszechstronność urządzenia.

Bumotec S191V charakteryzuje się również wysoką stabilnością termiczną, co jest istotne dla zachowania stałej jakości produkcji nawet w wymagających warunkach. Maszyna jest wyposażona w automatyczny podajnik narzędzi, mieszczący 90 narzędzi HSK40, co pozwala na szybkie i efektywne zmiany narzędzi bez przestojów. Automatyczny załadunek i rozładunek półfabrykatów dodatkowo zwiększa efektywność, umożliwiając nieprzerwaną pracę.

Niezaprzeczalnym atutem Bumotec S191V jest też wysoka jakość powierzchni, którą można osiągnąć dzięki precyzyjnej technologii obróbki. Maszyna oferuje różne konfiguracje oraz koncepcję łatwego mocowania, co umożliwia dopasowanie jej do specyficznych potrzeb produkcyjnych. Dodatkowo szeroki wybór systemów mocowania pozwala na elastyczność w operacjach, co jest kluczowe dla różnorodnych aplikacji przemysłowych.

Centrum obróbkowe Bumotec S191V – w jakich branżach znajduje zastosowanie?

Model Bumotec S191V znajduje szerokie zastosowanie w tych branżach, gdzie precyzja i wydajność są najważniejsze. W przemyśle medycznym urządzenie jest wykorzystywane do produkcji precyzyjnych komponentów, takich jak implanty i narzędzia chirurgiczne. W branży lotniczej służy do obróbki skomplikowanych części, które muszą spełniać najwyższe normy jakości i bezpieczeństwa.

Bumotec S191V to sprzęt ceniony także w przemyśle zegarmistrzowskim, gdzie precyzja obróbki drobnych elementów jest niezbędna. Dzięki swojej niezrównanej wszechstronności znajduje zastosowanie również w produkcji wysokiej jakości narzędzi i precyzyjnych komponentów w innych zaawansowanych sektorach przemysłowych.

Aby uzyskać więcej informacji na temat centrum tokarsko-frezarskiego Bumotec S191V, serdecznie zachęcamy do bezpośredniego kontaktu mailowego lub telefonicznego z naszymi doradcami.
