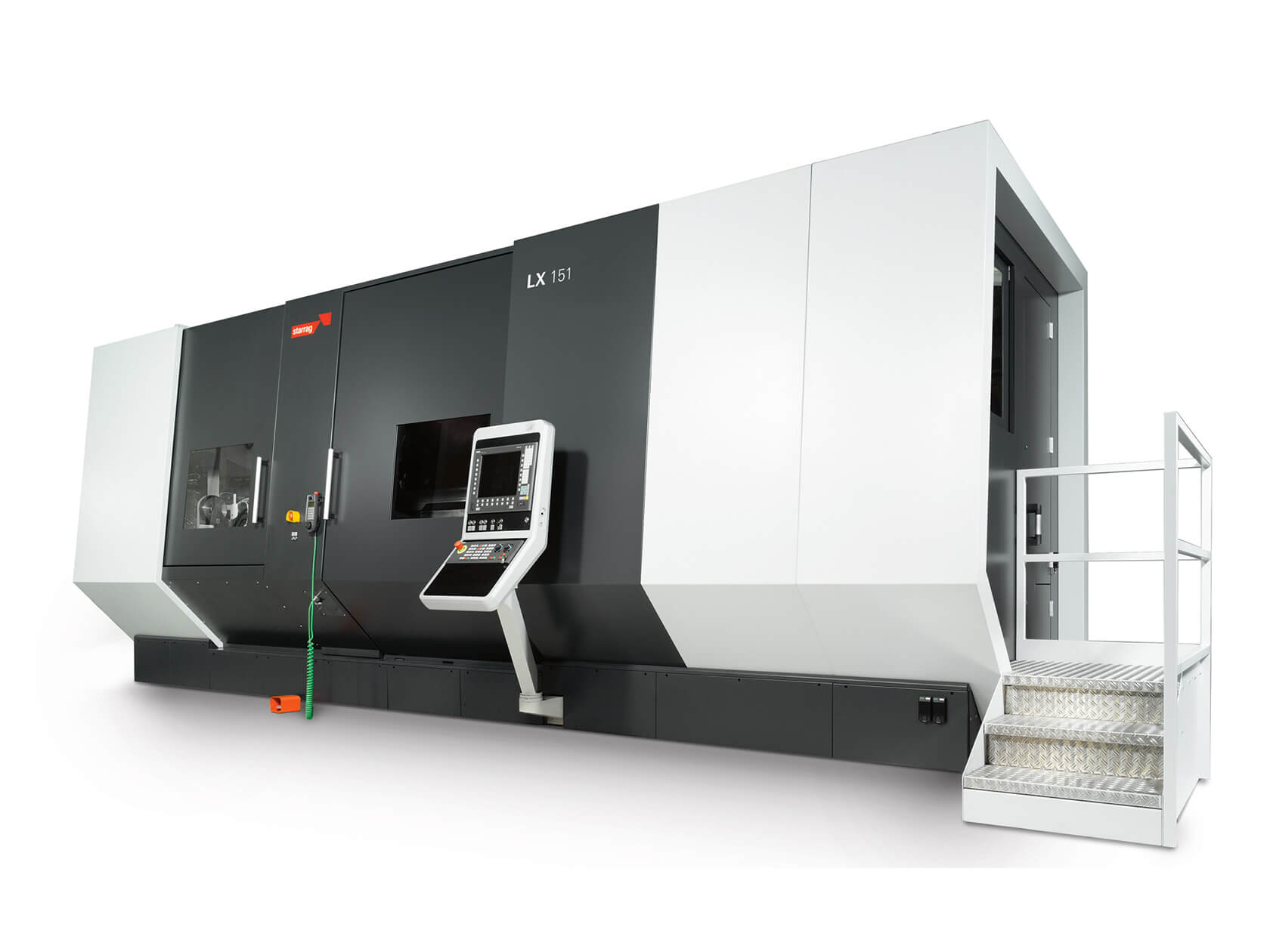

STARRAG Seria LX
Starrag opracował typoszereg LX specjalnie do wysoce dokładnej, efektywnej, symultanicznej, 5-osiowej obróbki łopat turbin. W tej wysoce nowoczesnej platformie obróbczej tkwi nie tylko kilkudziesięcioletnie doświadczenie w rozwoju obrabiarek, systemów CAM i narzędzi specjalnych, lecz również know-how firmy Starrag w prototypowej i seryjnej produkcji łopat turbin.
Zasada konstrukcji
- Budowa termosymetryczna.
- Części konstrukcyjne odlewane.
- Nadzwyczaj stabilna i wolna od drgań.
- Zoptymalizowana za pomocą metody FE.
- Budowa kompaktowa zapewnia transport w stanie kompletnym i nie wymaga dużego zapotrzebowania na miejsce.
- Wysoka dokładność ruchów i pozycjonowania.
- Krótkie czasy pozycjonowania i najazdu dzięki wysokiemu przyspieszeniu.
Osie obrotowe o wysokiej dynamice
- Osie obrotu są napędzane bezpośrednio przez nowoczesne silniki momentowe
- Gwarantują bardzo dokładne pozycjonowanie
- Wysoki moment obrotowy również przy niskiej prędkości obrotowej
- Najwyższa możliwa sztywność dla maksymalnej dynamiki
- Bezluzowe przenoszenie siły i wydłużone interwały konserwacji
- Brak mechanicznego zużycia komponentów
- Stacja uchylna o sterowanym momencie obrotowym
Zdatność sterownicza i systemowa
- Wierność konturu przy obróbce z dużą prędkością dzięki funkcji look-ahead i preselekcji dynamicznej.
- Ustawianie parametrów napędu w zależności od obróbki.
- Zdolność regulacji i planowanie toru ruchu są opracowywane i optymalizowane aż do najdrobniejszego szczegółu, aby uzyskać perfekcyjną kombinację dokładności geometrycznej, jakości powierzchni i wydajności.
- W zależności od wymaganego zastosowania maszynę można optymalnie konfigurować za pomocą pięciu ustawień: obróbka zgrubna, obróbka półwykańczająca, obróbka wykańczająca szybka, obróbka wykańczająca i dogładzanie.
Pomiar
- Pomiar obrabianego przedmiotu
- Pomiar narzędzia
Chłodzenie
Kluczowym czynnikiem dla uzyskania najniższych kosztów narzędzi i najwyższej wydajności jest wybór chłodzenia procesowego. Maszyny LX zapewniają tutaj wszystkie wiodące rozwiązania:
- Chodzenie wewnętrzne wysokociśnieniowe (emulsja albo olej).
Naturalnie jest również możliwe chłodzenie zewnętrzne z użyciem środków chłodząco-smarujących. Dzięki tym możliwościom dokonano postępu w wydłużeniu żywotności narzędzi, co prowadzi do najniższych kosztów produkcji.

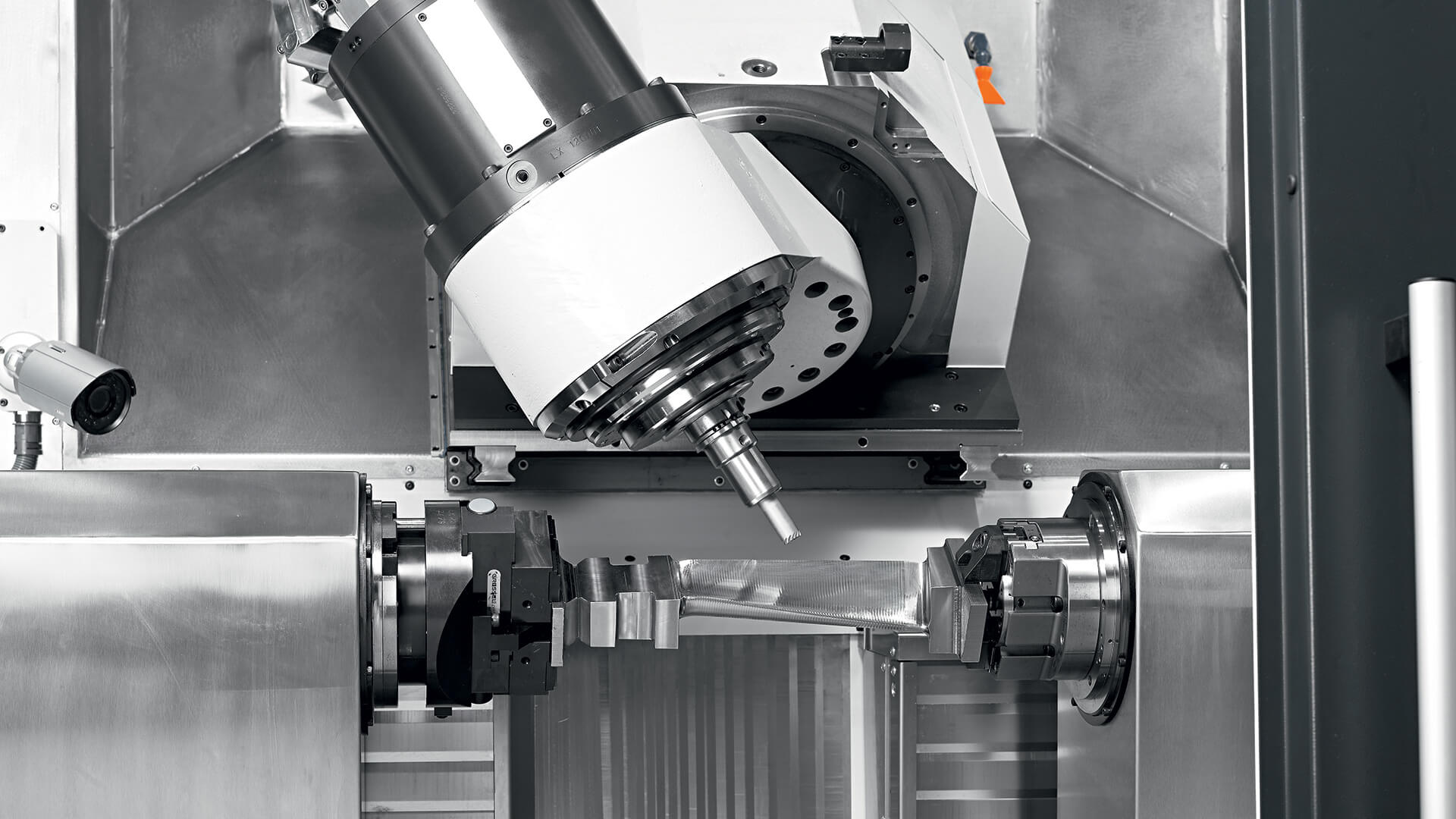

Koncepcja mocowania
Specjalne geometrie obrabianych przedmiotów powodują specjalne wymagania pod adresem przyrządów mocujących. W firmie Starrag specjaliści opracowują indywidualne koncepcje mocowania, specyficzne dla wymogów dot. obróbki łopatek. Starrag zapewnia tutaj następujące zalety:
- Jednakowe rozwiązanie konstrukcyjne adaptera dla wszystkich maszyn LX z imadłem (strona dolna) i hydraulicznymi szczękami zaciskowymi (strona górna).
- Szczęki zaciskowe można elastycznie stosować zarówno do powierzchni surowych jak i wstępnie obrobionych.
- Różnice geometryczne między wieloma przyrządami można zapisywać w sterowaniu. Z pomiaru półfabrykatu w maszynie można dzięki temu najczęściej zrezygnować.
- Różne przyrządy mocujące dostępne w stacji odbiorczej.
- Budowa termosymetryczna.
- Części konstrukcyjne odlewane.
- Nadzwyczaj stabilna i wolna od drgań.
- Zoptymalizowana za pomocą metody FE.
- Budowa kompaktowa zapewnia transport w stanie kompletnym i nie wymaga dużego zapotrzebowania na miejsce.
- Wysoka dokładność ruchów i pozycjonowania.
- Krótkie czasy pozycjonowania i najazdu dzięki wysokiemu przyspieszeniu.
